제품 소개무선 충전기 PCBA

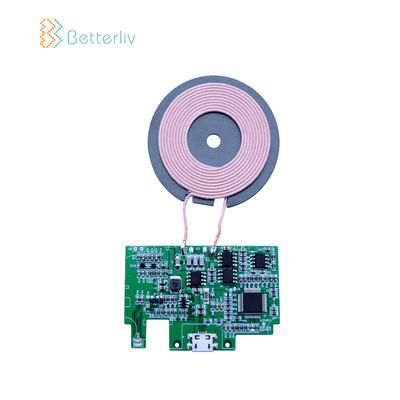

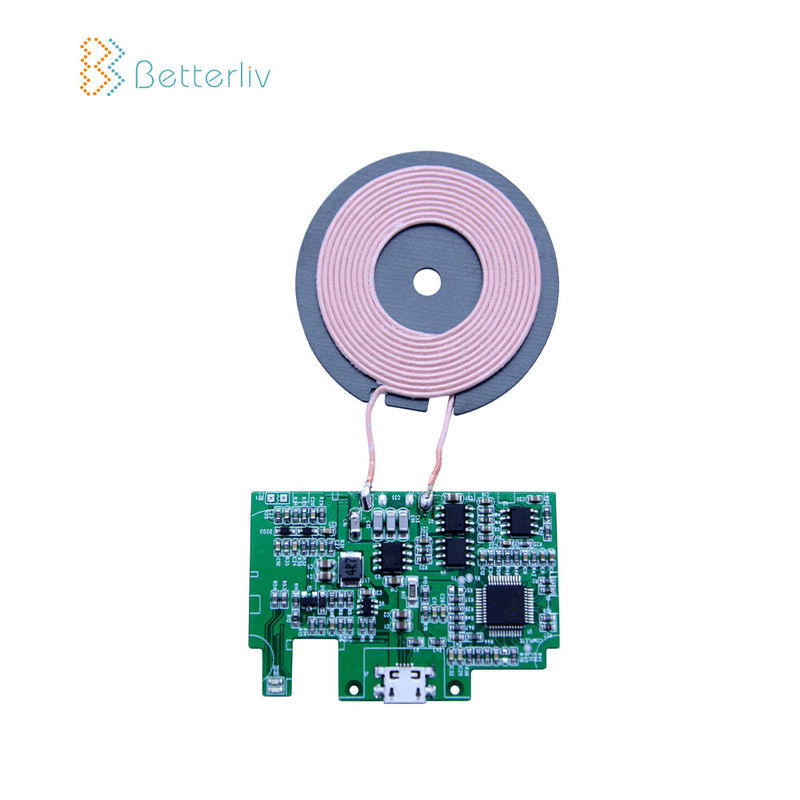

작은 치 송신기 모듈, 무선 송신기 모듈 PCBA

작은 치 송신기 모듈, 무선 송신기 모듈 PCBA

Small Qi Transmitter Module , Wireless Transmitter Module PCBA
Small Qi Transmitter Module , Wireless Transmitter Module PCBA

큰 이미지 :  작은 치 송신기 모듈, 무선 송신기 모듈 PCBA 최고의 가격

제품 상세 정보:
원래 장소: 센즈헨, 중국
브랜드 이름: Betterliv/OEM
인증: CE FCC ROHS
모델 번호: OEM
결제 및 배송 조건:
지불 조건: 전신환, 웨스턴 유니온, 신용 카드
상세 제품 설명
상품 이름: PCBA를 고발하는 10 와트 작은 무선 전신 기능: QC2.0, QC3.0
기재: FR4 구리 두께: 1OZ
판 두께: 1.6mm 사소 선 폭: 0.1mm
min. Hole Size: 0.2mm PCBA 테스트: 엑스레이, AOI 검사, 기능 시험
Pcb 시험: 프로브 시험을 날린 시험 유정 굴착 장치
하이 라이트:

작은 치 송신기 모듈

,

치 송신기 모듈 PCBA

,

무선 송신기 모듈 PCBA

PCBA를 고발하는 10 와트 작은 무선은 빠른 치 충전기 무선 송신기 모듈 PCBA를 끼워 넣었습니다



제조 설명

아니오. 항목 상술
1 레이어의 수 1-18Layers
2 재료 FR-4,FR2.타코닉, 로저스, CEM-1 CEM-3, 세라믹, 도자기류 메탈 백 박판 제품
3 표면가공도 HASL(LF), 금 도금법, 일렉트로리스 니켈 침지 금, 침적식 주석, OSP(엔텍)
4 마감 보드 두께 0.2mm-6.00 mm(8mil-126mil)
5 구리 두께 1/2 온스 분 ;12 온스 최대
6 솔더 마스크 Green/Black/White/Red/Blue/Yellow
7 Min.Trace 폭 & 행간 0.075 mm/0.1mm(3mil/4mil)
8 CNC 드리링을 위한 Min.Hole 지름 0.1 mm(4mil)
9 펀칭을 위한 Min.Hole 지름 0.9 mm(35mil)
10 가장 큰 패널 사이즈 610mm*508mm
11 홀 포지톤 +/-0.075mm(3mil) CNC 드리링
12 관리인 폭(W)

0.05 mm(2mil) 또는 ;

바탕 그림의 +/-20%

13 홀 지름(H)

PTH L :+/-0.075mm(3mil) ;

논-PTH L :+/-0.05mm(2mil)

14 개요 허용한도

0.125 mm(5mil) CNC 라우팅 ;

강타하는 것에 의한 +/-0.15mm(6mil)

15 날실 & 트위스트 0.70%
16 절연 저항 10Kohm-20Mohm
17 전도성 <50ohm>
18 시험 전압 10-300V
19 패널 사이즈 110×100mm(min) ;660×600mm(max)
20 층-층 등록 오류

4 층 :0.15 mm(6mil)최대 ;

6 층 :0.25 mm(10mil)최대

21 인너 레이어의 우회적임 피큐턴에 대한 구멍 가장자리 사이의 Min.spacing 0.25 mm(10mil)
22 인너 레이어의 이사회 오우리네토 회로 패턴 사이의 Min.spacing 0.25 mm(10mil)
23 판 두께 허용한도

4 층 :+/-0.13mm(5mil) ;

6 층 :+/-0.15mm(6mil)

24 임피던스 제어 +/-10%
25 다른 임펜던스 +-/10%



우리의 서비스
*Electronic 성분 자재 구매
*Bare PCB 제작
*PCB 집하 서비스. (SMT, 하락)
*FULL 테스트 : AOI, 엑스레이, 회로내 검사 (ICT), 기능 시험 (FCT)
*Cable과 와이어 하니스 집회
*Conformal 코팅 서비스
*Prototyping과 대량 생산...
당신의 아이디어에 따른 *PCB 배치, PCBA 디자인



장점
오우 엄격한 생산물책임제도
생산 전에 오우 공학 전처리
오우 생산 프로세스 컨트롤
IQC, IPQC, FQC, OQC를 포함하는 오우 100% E-테스트, 100% 육안 검사
엑스레이, 3D 현미경과 ICT를 포함하여, 오우 100% AOI 점검
오우 고전압 테스트, 임피던스 대조 시험
오우 마이크로 부분, 납땜 성능, 검사에게 충격을 준 열 응력 검사
오우 조직 내부 PCB 생산
오우는 배지 부피 생산량에 대한 로우에 초점을 맞춥니다
빠른 오우와 적시 배달
