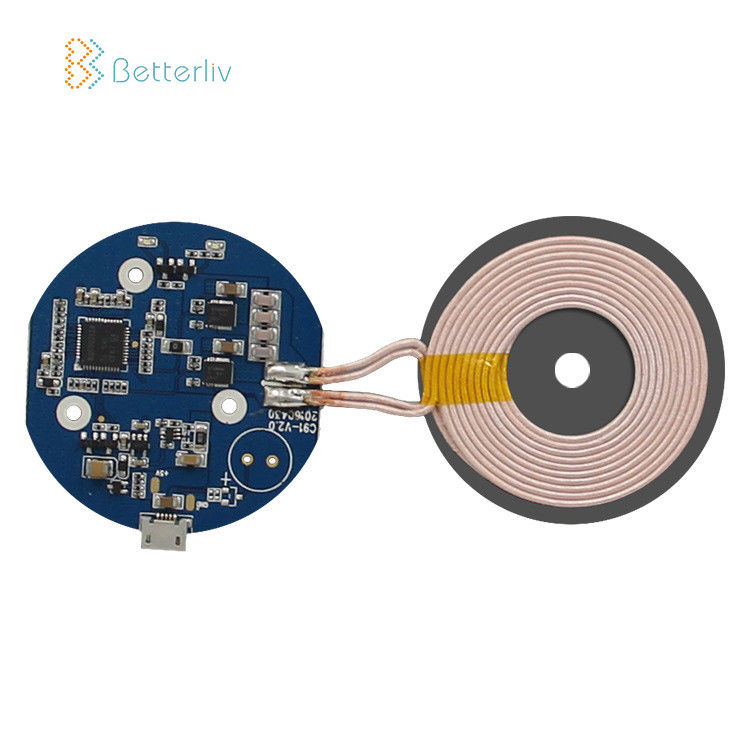

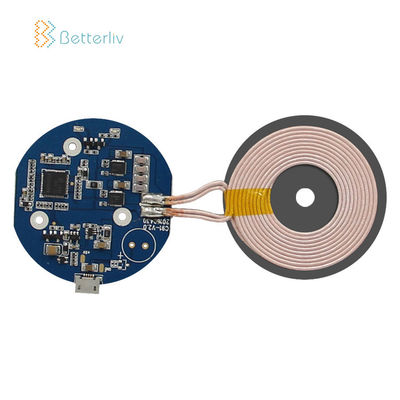

OEM 5W 무선 충전기 피크바 회로판 3-8mm 전송거리

OEM은 프로젝트 디자인으로 5W DIY 무선 충전기 PCB / PCBA 위원회를 특별주문했습니다

1. 무선 충전 모듈 :

송신기 모듈은 Tx가 인텔 PCB를 코일위스 50 밀리미터로 구성됩니다. 이미 통과된 WPC1.2.4 치 인증 .
송신기 모듈은 8 밀리미터까지 거리를 고발하는 코일 대 코일에게 (+/- 1 밀리미터)를 제공합니다.
송신기 모듈은 QC2.0/3.0 5V2A 또는 9V1.67을 제공하는 퀘일컴 고속 충전 어댑터들이 수요에 입력했다고 받아들입니다.

2. 송신기 모듈 :

입력 전압 : 5V/9V DC+/-5%
정격 입력 전압 : 5V-2.0A/9V-1.5A
요구된 입력 리플 전압 : <150mvp-p> Rx의 출력 전원 : 5W-7.5W-10W (10W / 9V-1.5A 입력)
전환 주파수 : 치 110-205KHZ / 아이폰을 위해 일합니다 126.5KHz +/-3KHz
충전 효율 : >70% (TI 중간 파워 시험 RX) 10W >75% (IDT P9221-R-EVK) 10W
동작 대기온도 : -10 내지 45' Ｃ
전류 보호를 뛰어넘으세요 : 예
열 보호 : 예
저장 온도 : +85' Ｃ에 대한 -20
유효 충전 지역 : typ. 코일 센터 (Dz=3mm)로부터의 +/-5mm
유효 충전 거리 : typ.Tx 코일부터 Rx 코일까지 +3~ +8mm

우리는 특화를 지원합니다

FAQ

Q1 :나는 샘플 순서를 얻을 수 있습니까?
한 :예, 검사와 수표 품질에 대한 환영받는 샘플 순서.혼합 샘플은 받아들일 수 있습니다.

Q2 :나는 항목을 우리의 자체 로고 / 브랜드로 각인할 수 있습니까?
한 :환영받는 OEM과 ODM.

Q3 :내가 제품을 얻은 후 그렇다면 어떻게 될까고 내 제품이 깨지며, 어떤 종류의 서비스를 당신이 어떤 종류의 서비스를 지원합니까 ?
한 :우리는 당신에게 1년 보증을 줍니다.

Q4 :MOQ와 생산 소요 시간이 무엇입니까?
한 :우리는 엄격한 MOQ를 가지고 있지 않습니다, 샘플 또는 시험 주문이 이용 가능합니다.
20 일 이내에 우리의 샘플 생산 소요 시간 ;우리의 생산은 생산 소요 시간은 10-15days입니다.
