상품 이름: | 2개의 층 PCB | 기재: | FR4 tg130/150/170 |
---|---|---|---|
판 두께: | 0.3-6.0mm | 표면 마감: | HASL, 무연성, ENIG, OSP |
테스트: | 100%testing | 설계 업무: | 이용 가능합니다 |
하이 라이트: | OEM 2 층 PCB 보드,HASL-LF 2 층 PCB 보드,OEM 2 층 PCB (폴리염화비페닐) |

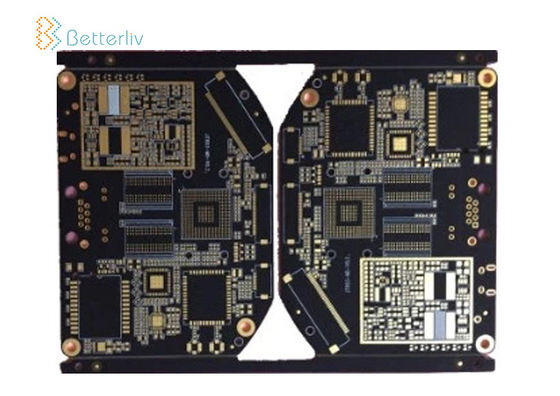

소비자 전자 제품을 위한 HASL-LF 표면가공도와 2 층 PCB 보드 Fr4 물질
PCB 생산 능력 :
PCB는 타이핑합니다
|
리지드 피씨비 (후면, HDI, 높은 다층 blind&buried PCB, 내장된 전기 용량)
|
건물
|
타입, HDI PCB 를 경유하는 Blind&buried
|
마무리 처리함
|
골드 핑거에 자유롭고 납을 첨가하, 종횡비, 맥스 최종 치수, 민 최종 치수, PCB 두께와 맥스 높아서 이르세요
|
폭 / 공간
|
외부층, 폭 허용한도
|
도금 / 코팅 G 두께
|
주석 두께, OSP, ENIG, 이머젼 실버, 침적식 주석, 하드골드, 소프트 골드
|
홀
|
가공 홀 4 mil/6mil/8mil,Min/Max 레이저 드릴링 크기, 끝마친 기계적 구멍 치수의 맥스 두께
|
솔더 마스크
|
솔더 마스크 (일 측면)로 채워진 것을 통해 그 때문에 맥스 드릴 툴은 분류합니다
|
우리를 선택합니까?
고급 품질
ISO9001은 회사를 증명했습니다, 우리가 매우 강건한 품질 시스템과 전문적 품질 팀을 가집니다 ;
안정적인 공급 체인, 우리는 전세계적으로 최고 전자 부품 제조들과 장기 전략적 제휴 관계를 확립했습니다 ;높이 역량을 제조할 때, 우리의 PCB는 64의 최대 레이어에 도달할 수 있습니다, 최소 배치 성분 사이즈가 0201을 만날 수 있고 BGA의 최소 배치 간격이 0.3 밀리미터를 만날 수 있습니다 ;SPI, AOI, ICT, FCT, 엑스레이, ROHS와 노화를 포함하여 우리는 PCBA를 위해 전량 검사와 테스트를 가지고 있습니다.
신속한 응답
우리는 빨리 제공하고, BOM 인용을 고객들에게 공개했습니다 ;10차례 협력은 유럽과 북한 미국인 고객들에 대해 경험하고 빨리 그리고 전문적으로 고객 요구 사항을 응답합니다.
한 서비스 중지
우리는 전문적으로 인쇄 회로 판 어셈블리 (SMT, 하락, 미, AI), 부품 조달, 제품 최종 조립품, 검사, PCBA 컨포멀 코팅, 전자 제품 디자인과 주변기기 지원의 서비스를 제공합니다.
