제품 소개6 층 PCB 보드

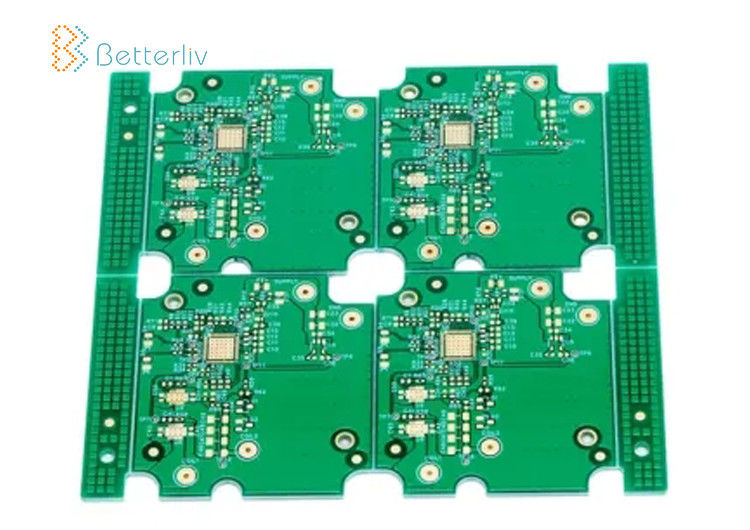

전자장치를 위한 에니그 회로판인 베터리브 6 층 PCB

전자장치를 위한 에니그 회로판인 베터리브 6 층 PCB

Betterliv 6 Layer PCB , enig circuit board for Electronics Device
Betterliv 6 Layer PCB , enig circuit board for Electronics Device

큰 이미지 :  전자장치를 위한 에니그 회로판인 베터리브 6 층 PCB 최고의 가격

제품 상세 정보:
원래 장소: 센즈헨, 중국
브랜드 이름: Betterliv/OEM
인증: ISO9001 FCC
모델 번호: OEM
결제 및 배송 조건:
지불 조건: 전신환, 웨스턴 유니온, 신용 카드
상세 제품 설명
상품 이름: 6 층 인쇄 회로 판 어셈블리 표면 마감: HASL, OSP, ENIG, 골드휭거, 기타 등등
기재: 구리 구리 두께: 0.5oz-6oz
애플리케이션: 전자공학 장치 시험 서비스: AOI 엑스레이 펑온 검사
하이 라이트:

베터리브 6 층 PCB

,

베터리브 에니그 회로판

,

전자장치 6 층 에니그 회로판

6 층 제어기 보드는 6L FR4 PCB 프린터 배선 기판 PCB 특정 개인 앞 맞춘 서비스 에니그 회로판을 모았습니다



PCB 제품 역량

항목 역량 기술
레이어 총수 1-10 층
두께 0.016 -157.48 0.016 -157.48
구리 두께 0.5-4 항공 회사 코드
민. 선 폭 / 간격 3 밀리리터 [0.075mm]
민. 끝난 구멍 치수 8 밀리리터 [0.20mm]
구멍 뚫기 구멍 허용한도 +/-3mil [0.075mm]
민. 개요 허용한도 +/-4mil [0.10mm]
작업 판넬 사이즈 최대 : 47 *24
표면가공도 OSP, HASL, 침지 금, 금 도금법, 골드 핑거



우리의 서비스
오우 전자 부품 자재 구매
오우 베어 피씨비 제작
오우 PCB 집하 서비스. (SMT, 하락)
오우 전반적 시험 : AOI, 엑스레이, 회로내 검사 (ICT), 기능 시험 (FCT)
오우 컨포멀 코팅 서비스
오우 원형과 대량 생산...
당신의 아이디어에 따른 오우 PCB 배치, PCBA 디자인

FAQ


Q1 : 당신이 어떠한 서비스를 가지고 있습니까?
한 : 우리는 OEM&ODM PCB& 인쇄 회로 판 어셈블리의 제조사입니다.



Q2. PCB 또는 PCBA 인용을 위한 필요한 것?
한 : PCB : 당신이 가지고 있다면 발주량, 거버 파일과 다른 요구조건이 기재, 두께, 표면 마무리 처리, 구리 두께, 판 두께, 솔더 마스크와 실크 스트린의 색깔과 다른 사람을 좋아합니다.
PCBA : 테스트중인 문서와 다른 사람인 PCB 정보, BOM 당신이 가지고 있다면.



Q3 : 당신의 최소 명령량이 무엇입니까?
한 : 우리의 MOQ는 1 PC입니다.



Q4. 발송 비용?
한 : 발송 비용은 선적주소, 발주량과 배송 종에 달려있습니다. 더 많은 세부사항을 덧붙이세요.



Q5 : 내가 제조해서 그것을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 우리는 모든 고객의 저작권을 준수하고, 결코 이러한 파일을 다른 3번째 정당들과 공유하지 않을 것입니다.



Q6 : 당신은 고객들에 의해 공급된 프로세스 소재를 받아들입니까?
한 : 예, 우리는 성분 소스를 제공하고 또한 고객들로부터 성분을 받아들일 수 있습니다.
