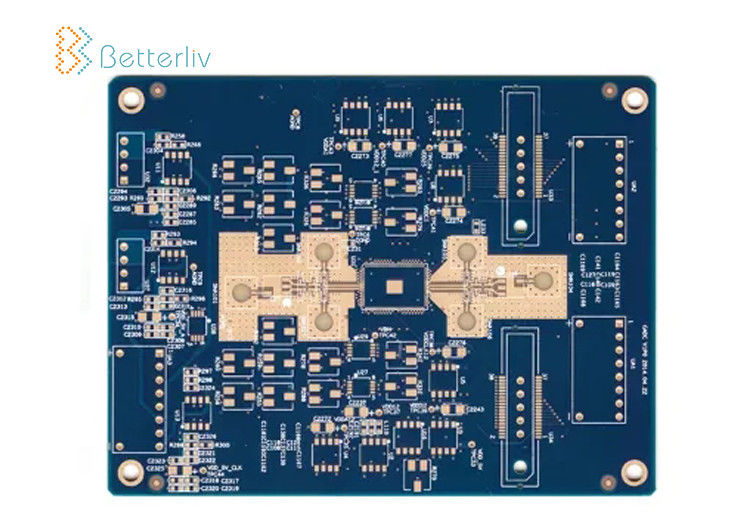

고주파 8 층 PCB 보드, 로에스 양면 인쇄 배선 회로 보드
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상품 이름: | PCB (폴리염화비페닐) 회로판 | 기재: | FR4 |
|---|---|---|---|
| 구리 두께: | 2oz | 판 두께: | 2.40mm |
| min. Hole Size: | 0.25mm | 표면 마감: | 침수 금 |
| 하이 라이트: | 고주파 8 층 PCB 보드,로에스 양면 인쇄 배선 회로 이사회,로에스 8 층 PCB 보드 |
||
OEM 고주파 8 층 PCB 보드 전자적 로에스 양면의 다층 인쇄 회로 보드 PCB 제조사
OEM / ODM 서비스
| 레이어 | 1-22 층 | 민. 선 폭 | 2 밀리리터 |
|
Max.board 사이즈 (single&doule 편들었습니다) |
700*1200mm | Min.annular 링 폭 : 바이아스 | 3 밀리리터 |
| 표면가공도 |
(납프리로) HAL이 Ni / Au를 도금처리했습니다, 이머젼 실버, Imm Ni / Au, Imm 스킨, 하드골드, OSP, ect |
Min.board 두께(다층) | 4 층 :0.4 밀리미터 ;
6 층 :0.6 밀리미터 ;
8 층 :1 밀리미터 ;
10 층 :1.2 밀리미터
|
| 판재 |
FR-4 ; 높은 Tg ; 높은 CTI ; 무독성 ; 높은 주파수 (로저스, 타코닉, PTFE, 넬콘, 이솔라, 납작벌레류 370 HR) ; 두꺼운 구리 |
도금 두께 (기술 : 몰입 Ni / Au) |
도금 타입 : Imm Ni, 민./Max 두께 :100/150U " 도금 타입 : Imm Au, 민./Max 두께 :2/4U " |
우리의 서비스
1. ONE-STOP-SERVICE
2. OEM 서비스
3. 거버 파일은 필요했습니다
4. PCB는 샘플에 의해서 복제합니다
5. 품질 보증과 판매 서비스 뒤에 있는 전문가
*Electronic 성분 자재 구매
*Bare PCB 제작
*PCB 집하 서비스. (SMT, 하락)
*FULL 테스트 : AOI, 엑스레이, 회로내 검사 (ICT), 기능 시험 (FCT)
*Prototyping과 대량 생산...
*PCB 배치, 당신의 아이디어에 따른 PCBA 디자인
장점
*R&D 팀 지원
*UL, RoHS,ISO9001
*Advanced 생산 라인과 프로엠티리 배달.
중국에서 *Honest 신용.
PCB에서의 *Professional과 풍부한 경험.
*Competitive 가격과 상등품.
*Excellent 애프터 서비스.
