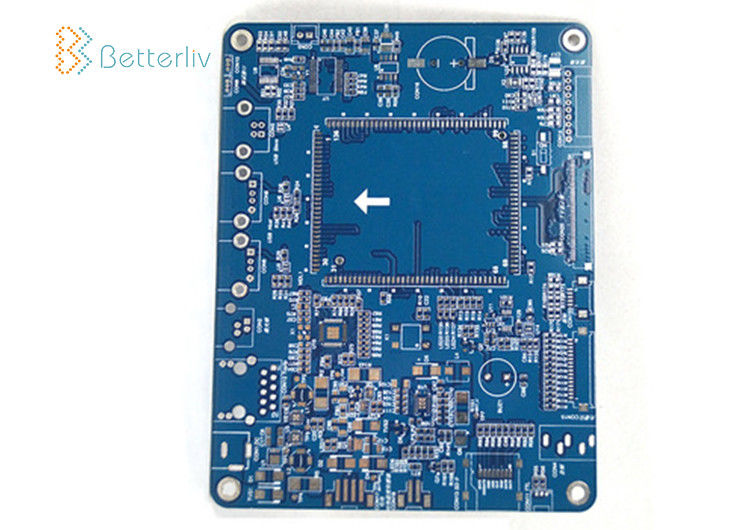

8 층 메인보드 회로판 ISO9001 FCC 증명서
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 층수: | 8개의 층 | 기재: | FR-4, CEM-1, 알루미늄, 94v0 |
|---|---|---|---|
| 구리 두께: | 0.5-6 온스 | 판 두께: | 0.2-7 밀리미터 |
| 표면 마감: | HASL, HASL-LF, ENIG, OSP | Pcb 시험: | 날아다니는 탐침 인쇄 회로 기판 검사 |
| 하이 라이트: | 8 층 메인보드 회로판,FCC 메인보드 회로판,FCC 메인보드 PCB (폴리염화비페닐) |
||
주문 설계 8 층 메인보드 PCB 보드 제작 다층 인쇄 회로 기판 생산
제조 능력
| PCB 레이어 | 1-16 층 |
| 소재 유형 | FR-4,CEM-1,CEM-3, 높은 TG,FR-1, 알루미늄, 로저스 |
| 판 두께 | 0.2mm-7mm |
| 구리 두께 | 0.5-6 온스 |
| 사이즈 |
맥스 보드 사이즈 : 580mm*1100mm 민 드리리트 구멍 치수 :0.2 mm(8mil) 민 선 폭 : 0.1 mm(4mil) 민 행간 :0.1 mm(4mil) |
| 표면 마감 | HASL, HASL-LF, OSP, PTH, ENIG, 침지 금 / 슬라이브... |
| 솔더 마스크 색 | Green/Yellow/Black/White/Red/Blue... |
| 허용한도 |
형상 공차 : ±0.13 홀 허용한도 : PTH :±0.075 NPTH :±0.05 |
| 인증 | UL ISO9001 ISO14001 SGS |
| 특수한 요구 사항 | 묻히고 눈이 먼 바이아스 + 제어된 임피던스 + BGA |
| 프로파일링 | 경로화하, 비스듬히 자르는 V-커트를 펀칭하기 |
우리의 서비스
*Electronic 성분 자재 구매
*Bare PCB 제작
*PCB 집하 서비스. (SMT, 하락)
*FULL 테스트 : AOI, 엑스레이, 회로내 검사 (ICT), 기능 시험 (FCT)
*Prototyping과 대량 생산...
*PCB 배치, 당신의 아이디어에 따른 PCBA 디자인
장점
*R&D 팀 지원
*UL, RoHS,ISO9001
*Advanced 생산 라인과 프로엠티리 배달.
중국에서 *Honest 신용.
PCB에서의 *Professional과 풍부한 경험.
*Competitive 가격과 상등품.
*Excellent 애프터 서비스.
