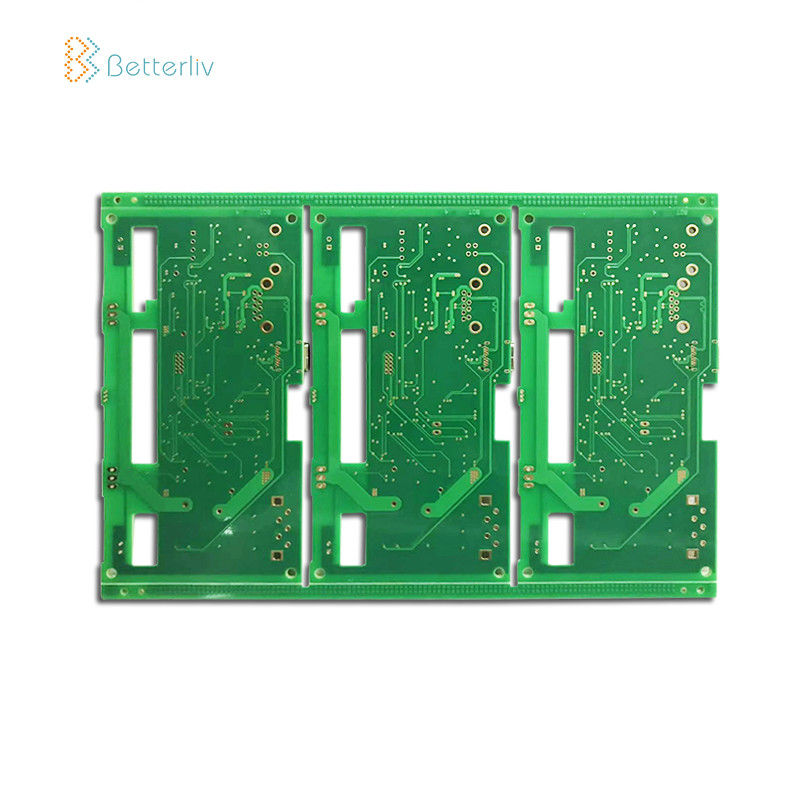

주문 제작된 6 층 PCB 보드, Fr-4 다층 회로 기판
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상품 이름: | 6 층 인쇄 회로 판 어셈블리 | 공급자 타입: | OEM |
|---|---|---|---|
| 기재: | FR4/Halogen free/는 / 알루미늄 / 하이버드를 성교합니다 | 구리 두께: | 0.3oz-12OZ |
| 판 두께: | 0.15mm-10mm | min. Hole Size: | 0.1mm |
| 사소 선 폭: | 0.075 밀리미터 | 표면 마감: | ENIG / OSP / 금 도금법 (부드러운 / 하드) /HASL/Imm |
| 최대 널 크기: | 2000 *610mm | ||
| 하이 라이트: | Fr-4 다층 회로 기판,주문 제작된 6 층 PCB 보드,Fr-4 6 층 PCB 보드 |
||
주문 제작된 것을 위한 6 층 제조사 전자적 인쇄 회로 판 어셈블리 FR4 다층 회로 기판 6 층 PCB
PCB 제품 역량
| 레이어 | 1-26 층 |
| HDI | 2+N+2 |
| 소재 유형 | Fr-4, Fr-5, 높은 것 TG, 기초가 된 알루미늄, 무독성, |
| 이솔라, 타코닉, 아를롱, 비난에 까딱없는, 로저스, | |
| 맥스. 패널 차원 | 39000 밀리리터 * 47000 밀리리터 (1000mm * 1200 밀리미터) |
| 개요 허용한도 | ± 4 밀리리터 (± 0.10 밀리미터) |
| 판 두께 | 8mil-236mil (0.2 - 6.0 밀리미터) |
| 판 두께 허용한도 | ± 10% |
| 유전체 두께 | 3mil-8mil ( 0.075mm-0.20mm) |
| 민. 트랙폭 | 3 밀리리터 (0.075 밀리미터) |
| 민. 트랙 공간 | 3 밀리리터 (0.075 밀리미터) |
| 외부 cu 두께 | 0.5 항공 회사 코드 - 10 항공 회사 코드 (17 um - 350 um) |
| 내부 cu 두께 | 0.5OZ - 6OZ (17 um - 210 um) |
| 드릴링 비트 크기 (CNC) | 6mil-256mil (0.15 밀리미터 - 6.50 밀리미터) |
| 끝난 홀 디멘션 | 4mil-236mil (0.1mm - 6.0 밀리미터) |
| 홀 허용한도 | ± 2 밀리리터 (± 0.05 밀리미터) |
| 레이저 드릴링 구멍 치수 | 4 밀리리터(0.1mm) |
| 방위 비율 | 16 : 1 |
| 솔더 마스크 | 녹색이고 푸르, 하얗, 검, 빨갛, 노랗, 자주빛이, 기타 등등. |
| 민 솔더 마스크 다리 | 2 밀리리터(0.050mm) |
| 플러그된 구멍 직경 | 8mil-20mil ( 0.20mm-0.50mm) |
| 베벨링 | 30o - 45o |
| V-채점 | +/-0.1mm, 15o 30o 45o 60o |
| 임피던스 제어 | 민. 5% 일반적 ± 10% |
| 표면 마감 | HASL, HASL (자유로와서 이르세요), 침지 금 |
| 이머젼 실버, OSP, 하드골드 (최고 100u까지 ") | |
| 인증 | UL 로에스 ISO9001 : 2000 국제환경규격 : 2004 SGS |
| 테스트 | 날아다니는 조사, E-TEST, X-레이 정밀검사, AOI |
우리의 서비스
오우 전자 부품 자재 구매
오우 베어 피씨비 제작
오우 PCB 집하 서비스. (SMT, 하락)
오우 전반적 시험 : AOI, 엑스레이, 회로내 검사 (ICT), 기능 시험 (FCT)
오우 컨포멀 코팅 서비스
오우 원형과 대량 생산...
당신의 아이디어에 따른 오우 PCB 배치, PCBA 디자인
장점
IPC-A-160 기준을 잡은 오우 엄격한 생산물책임제도
생산 전에 오우 공학 전처리
오우 생산 프로세스 컨트롤 (5Ms)
IQC, IPQC, FQC, OQC를 포함하는 오우 100% E-테스트, 100% 육안 검사
엑스레이를 포함하는, 오우 100% AOI 점검과 ICT
오우 고전압 테스트, 임피던스 대조 시험
오우 마이크로 부분, 납땜 성능, 검사에게 충격을 준 열 응력 검사
오우 조직 내부 PCB 생산
오우 아니오 최소 발주량
빠른 오우와 적시 배달
