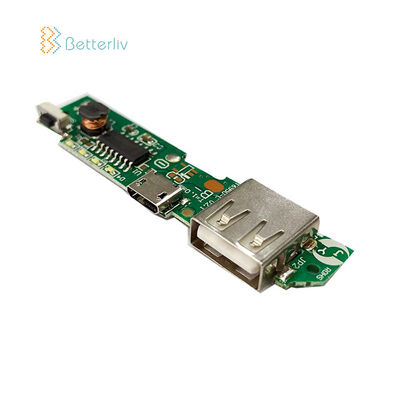

20 층 100 Ｅ 실험에 대한 5.6 밀리미터 파워 뱅크 Pcb 회로 1 층
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상품 이름: | 전원 공급기 모듈 설계 PCBA | 실크스크린 색깔: | Black.white.yellow.red.blue |
|---|---|---|---|
| SMT 효율: | BGA.QFP.SOP.QFN.PLCC.CHIP | 판 두께: | 0.8-5.6mm |
| min. Hole Size: | 0.2mm | 표면 마감: | 할스 / 할스 OSP 기타 등등 |
| 시험 서비스: | 100% E-테스트 | ||
| 하이 라이트: | 5.6 밀리미터 파워 뱅크 Pcb 회로,20 층 파워 뱅크 Pcb 회로,20 층 파워 뱅크 PCB (폴리염화비페닐) 모듈 |
||
OEM 파워 뱅크 PCBA 전기적 회로 보드 전원 공급기 모듈 설계 PCBA
제품 상세정보
| 인쇄 회로 판 어셈블리 레이어 | 1 층에서 20 층 (HDI 이사회를 포함하여, 기준) |
| 인쇄 회로 판 어셈블리 물질 /는 타이핑합니다 | FR4, 알루미늄, CEM1, 만찬 가는 PCB, FPC / 골드 핑거 |
| 인쇄 회로 판 어셈블리 서비스 타입 | 하락 / SMD 또는 혼합된 SMD & 하락 |
| 모재 두께 | 0.2-3.6mm |
| 구리 두께 | 18 um (Ｈ / HOZ),35um(1/1OZ),70um(2/2OZ),5OZ |
| 조립면 마무리 | 금도금된, HASL, OSP, ENIG |
| PCB 차원 (최대) | 500*700mm |
| IC 피치(분) | 0.2 밀리미터 |
| 칩 사이즈(분) | 01005 |
| 드릴 구멍 사이즈(분) | 0.075 밀리미터 |
| 트랙폭 / 간격(분) | 3 밀리리터 |
| IC 캡슐화 형태 | SOP/CSP/SSOP/PLCC/QFP/QFN/BGA/FBGA/u-BGA |
| 개요 허용한도 | ±0.1mm |
| 구멍 직경 허용한도 | ±0.076mm |
| 홀 위치 허용한도 | ±0.076mm |
| V-커트 허용한도 | ±0.1mm |
PCB / PCBA 능력과 서비스
1. 경쟁력있는 가격, 상등품과 훌륭한 서비스와 싱글사이드 PCB, 양측 사이드 PCB와 다층 인쇄 회로 기판.
2. FR-4, FR-4 높TG, CEM-1, CEM-3, 알루미늄 베이스 소재.
3. HAL, HAL은 무료, 몰입 Gold/ 은 / 주석, OSP 표면 처리를 이끕니다.
4. 프린터 배선 기판은 94V0 순응한고, IPC610 등급 2 국제적 PCB 기준을 고수합니다.
5. 양은 원형에서 매체와 일괄생산까지 이릅니다.
