판 두께: | 2.0 밀리미터 | 사소 선 폭: | 0.08mm |
---|---|---|---|
구리 두께: | 1/2 oz-4 온스 | 맥스 제조 크기: | 600*800mm |
기재 :: | FR-4 | 널 Thicknes: | 0.2-4.0mm |
SMT / 하락 서비스 :: | 0.3 밀리미터 IC, BGA, QFP,0201 성분 | 표면 마감: | 싸움 |
강조하다: | OEM ODM 엄격한 인쇄된 전원 PCBA,OEM ODM 엄격한 인쇄된 전원 PCB |

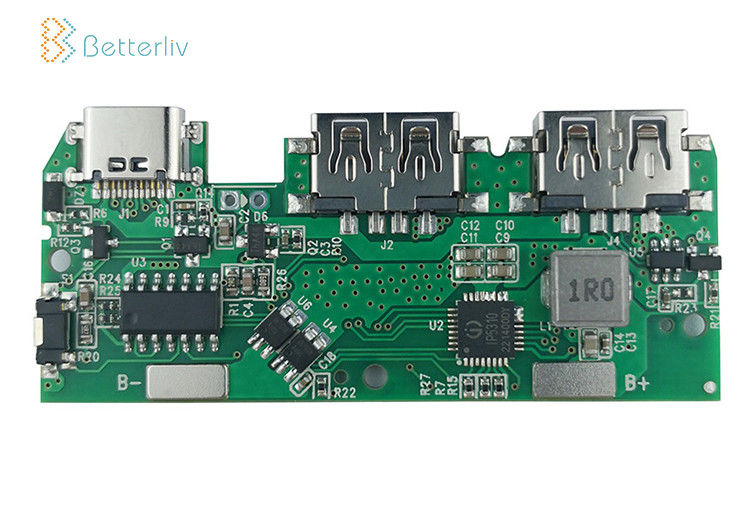

OEM ODM 엄격하 전력 공급 회로 보드 공급자 피크바 제조를 위한 인쇄 회로 판 어셈블리를 출력했습니다
PCBA 집회의 상술
집회의 PCBA 타입 | SMT, 하락, 혼합된 (탑재와 관통 홀을 포장하세요) 기술, 케이블 조립 |
전자적 PCBA의 땜납식 | 수용성 땜납 페이스트, 납을 첨가하고 무연 |
OEM PCBA를 위한 최소 IC 피치 | 0.2 밀리미터 |
최소 칩 사이즈 PCBA 이사회 | 0201 (0.2x0.1)/0603 (0.6 X 0.3 밀리미터) |
최대 BGA 사이즈 SMT 집회 PCBA | 74x74mm |
BGA 볼 피치 PCBA | 1.00 밀리미터 (최저치),3.00mm (최대) |
BGA 볼 직경 피크바 집회 | 0.40 밀리미터 (최저치),1.00mm (최대) |
성분 | BGA와 VFBGA |
리드리스 칩 캐리어 / CSP | |
이중의 측면을 가진 SMT 집회 피크바 | |
0.8 밀리리터에 대한 파인 피치 | |
BGA 수리와 리볼 | |
부동태 부품 | |
0402개 패키지 | |
설계 검토로 0201을 만큼 작습니다 | |
볼 그리드 배열(bga) | |
.5mm 피치 | |
이동 부품과 교체 | |
베어 보드 사이즈 | 가장 작습니다 :0.25*0.25 인치 |
가장 큽니다 :20*20 인치 | |
파일 포름산염 | 재료 계산서 |
거버 파일 | |
픽-N-플레이스 파일 | |
타이프 오브 서비스 | 턴-키이, 부분적 턴-키이 또는 위탁 |
요소 패키징 | 컷 테이프, 튜브, 릴, 풀린 부품 |
턴 시간 | 15 일 서비스에 대한 같은 날 서비스 |
테스트 | 프로브 시험, X-레이 정밀검사 AOI 검사, BGA 엑스레이, PCB E-테스트를 날리는 매스 량 생산 전에 첫번째 원형실험 |
PCB / PCBA 서비스
1. 시험을 받으세요 : ICT와 가득 찬 기술과 기술 지원 직원과 기능성
2. FR-4, FR-4 높TG, CEM-1, CEM-3, 알루미늄 베이스 소재.
3. 단일면 PCB, 이중의 측면을 가진 PCB, 다층 피씨비, 경쟁력있는 가격, 상등품과 좋은 서비스.
4. 생산량을 통한 원형 자격들
5. HAL, HAL은 무료, 몰입 Gold/ 은 / 주석, OSP 표면 처리를 이끕니다.
6. 프린터 배선 기판은 94V0 순응한고, IPC610 등급 2 국제적 PCB 기준을 고수합니다.
7. 양은 원형에서 매체와 일괄생산까지 이릅니다.
우리의 장점
베터리브는 배지 부피와 높은 혼합, 생명 과학을 포함하는 산업에서 제품을 위한 PCBA 서비스와 종단 대 종단 통합 서비스, 제약적이, 전원관리, 의료 기기, 반도체와 대체 에너지에 낮아서 제공합니다. 예외적 교도관 제조업과 베터리브는 서비스합니다, 우리가 1회 정지 제조업 해결책을 모색하여 OEM을 위한 인쇄 회로 판 어셈블리를 생산하고 완전히 통합할 수 있습니다.
1. 최고급, 소용적과 PCBA 서비스의 다양한 종류는 제공했습니다.
2. PCBA의 신속한, 탄력적이고 원 스톱 서비스.
3. 집회와 구매 서비스 애프에르 또는 그들의 날카로운 요원들.
4. 투명한 인용, 비용과 혜택은 디테일드리 고객에게 공개됩니다.
5. 고객들 내륙과 협력하고 해외임에 있어 전문기술자들과 장기 성공적 경험과 함께, 모두 새로운 프로젝트는 기대되는 것 보다 빨리 그리고 잘 개발될 수 있습니다.
6. 더 미국 또는 일본으로 생산, 우리가 만든 모든 피크바스 동안 주석 아이스크림과 주석봉과 100% AOI 테스트를 수입한 것은 믿을 만합니다.
