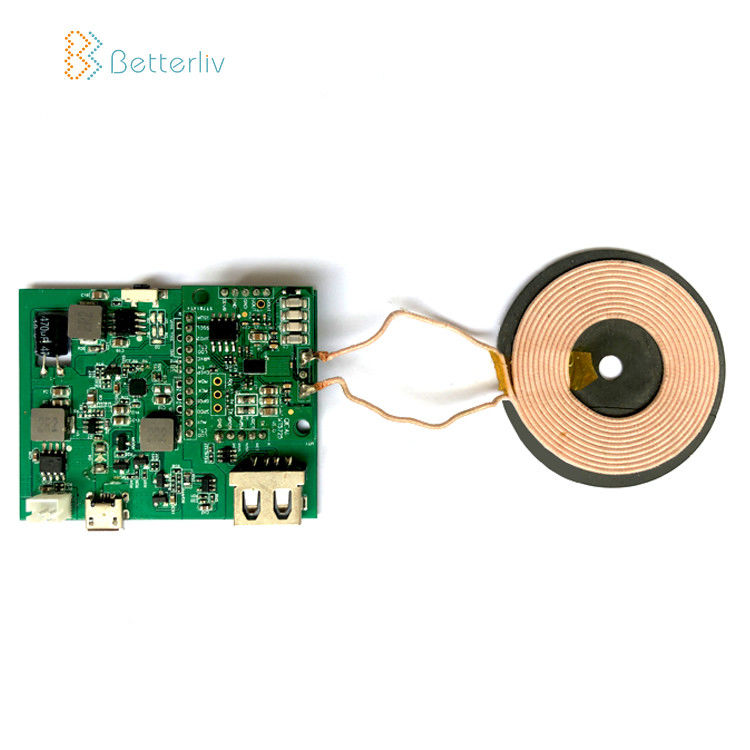

10W 무선 전력 모듈
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 기재 :: | FR-4 | 구리 두께: | 1OZ |
|---|---|---|---|
| 판 두께: | 1.6mm | min. Hole Size: | 0.3mm |
| 표면 마감: | 할스 OSP 기타 등등인 할스 | 시험 서비스: | 100% E-테스트 |
| 강조하다: | 1.6 밀리미터 전원 PCBA,10W 무선 전력 모듈,빠른 무선 전력 모듈 |
||
청구하는 10W 빠른 무선 전신은 모듈 권한 PCBA 은행 회로 보드 조립품 충전기 PCBA를 받습니다
PCB / PCBA 서비스
1. 시험을 받으세요 : ICT와 가득 찬 기술과 기술 지원 직원과 기능성
2. FR-4, FR-4 높TG, CEM-1, CEM-3, 알루미늄 베이스 소재.
3. 단일면 PCB, 이중의 측면을 가진 PCB, 다층 피씨비, 경쟁력있는 가격, 상등품과 좋은 서비스.
4. 생산량을 통한 원형 자격들
5. HAL, HAL은 무료, 몰입 Gold/ 은 / 주석, OSP 표면 처리를 이끕니다.
6. 프린터 배선 기판은 94V0 순응한고, IPC610 등급 2 국제적 PCB 기준을 고수합니다.
7. 양은 원형에서 매체와 일괄생산까지 이릅니다.
우리의 장점
베터리브는 배지 부피와 높은 혼합, 생명 과학을 포함하는 산업에서 제품을 위한 PCBA 서비스와 종단 대 종단 통합 서비스, 제약적이, 전원관리, 의료 기기, 반도체와 대체 에너지에 낮아서 제공합니다. 예외적 교도관 제조업과 베터리브는 서비스합니다, 우리가 1회 정지 제조업 해결책을 모색하여 OEM을 위한 인쇄 회로 판 어셈블리를 생산하고 완전히 통합할 수 있습니다.
1. 최고급, 소용적과 PCBA 서비스의 다양한 종류는 제공했습니다.
2. PCBA의 신속한, 탄력적이고 원 스톱 서비스.
3. 집회와 구매 서비스 애프에르 또는 그들의 날카로운 요원들.
4. 투명한 인용, 비용과 혜택은 디테일드리 고객에게 공개됩니다.
5. 고객들 내륙과 협력하고 해외임에 있어 전문기술자들과 장기 성공적 경험과 함께, 모두 새로운 프로젝트는 기대되는 것 보다 빨리 그리고 잘 개발될 수 있습니다.
6. 더 미국 또는 일본으로 생산, 우리가 만든 모든 피크바스 동안 주석 아이스크림과 주석봉과 100% AOI 테스트를 수입한 것은 믿을 만합니다.
제품 역량
| 항목 | PCB 능력 |
| 상품 이름 | SMT 회로판 제조사 맞춘 전자 조립 PCB (폴리염화비페닐) 피크바 |
| 재료 | FR-4 ; 높은 TG FR-4 ; 알루미늄 ; CEM-1 ; CEM-3 ; 로저스, 기타 등등 |
| PCB는 타이핑합니다 | 엄격한, 탄력적, 경성-연성 |
| 아니오 층을 이루세요. | 1, 2, 4, 6, 최고 24까지 층 |
| 형태 | 라운드, 슬롯, 차단, 복잡하, 불규칙하 직사각형 |
| 맥스 PCB 차원 | 1200mm*600mm |
| 판 두께 | 0.2mm-4mm |
| 두께 공차 | ±10% |
| 민 구멍 치수 | 0.1 밀리미터 (4 밀리리터) |
| 구리 두께 | 0.5 OZ-3OZ (18 um-385 um) |
| 구리 도금 홀 | 18um-30um |
| 민 트레이스폭 | 0.075 밀리미터 (3mil) |
| 민 스페이스 폭 | 0.1 밀리미터 (4 밀리리터) |
| 표면가공도 | HASL, LF HASL, Imm 금, Imm 은메달, OSP 기타 등등 |
| 솔더 마스크 | 녹색이고 빨갛, 하얗, 노랗, 푸르, 검, 오렌지색이, 자주빛입니다 |
| 항목 | PCBA 능력 |
| 상품 이름 | SMT 회로판 제조사 맞춘 전자 조립 PCB (폴리염화비페닐) 피크바 |
| 조립체 상세 | SMT와 관통 구멍, ISO SMT와 하락 라인 |
| 제품에 시험을 받기 | 검사 지그 / 주형, X-레이 정밀검사, AOI 검사, 기능 시험 |
| 양 | 민 양 : 1 PC. 원형, 소량주문, 대량 주문, 모든 OK |
| 파일은 필요했습니다 | PCB : 거버 파일 (캠, PCB, PCBDOC) |
| 성분 : 재료 계산서 (BOM 명단) | |
| 집회 : 픽-N-플레이스 파일 | |
| PCB 패널 사이즈 | 민 사이즈 : 0.25*0.25 인치(6*6mm) |
| 맥스 사이즈 : 1200*600mm | |
| 성분 세부 사항 | 0201개 사이즈아래로 수동적입니다 |
| BGA와 VFBGA | |
| 리드리스 칩 캐리어 / CSP | |
| 이중의 측면을 가진 SMT 집회 | |
| 좋은 BGA는 0.2 mm(8mil)로 던집니다 | |
| BGA 수리와 리볼 | |
| 이동 부품과 교체 | |
| 구성 요소 패키지 | 컷 테이프, 튜브, 릴, 풀린 부품 |
| PCB+ 조립 과정 | 드릴링-----노출-----도금-----에칭 & 스트리핑-----펀칭-----전기적인 실험-----SMT-----납땜 공정-----어셈블링-----ICT-----기능 테스팅-----온도 & 습도 |
